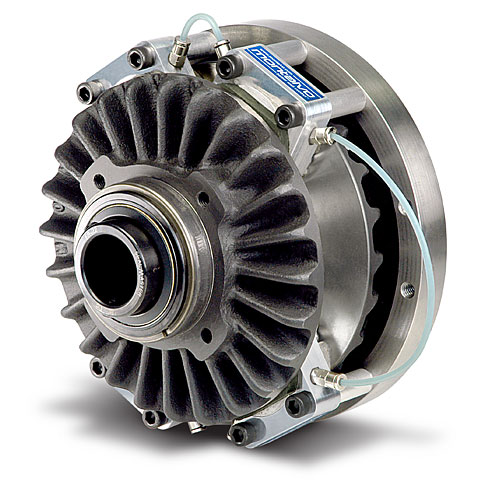

CD-Bahnspannungskupplung

CD-Bahnspannungskupplung

Die kostengünstige Option für leichte bis mittelschwere Einsatzfälle, für die eine genaue Bahnspannungsregelung beim Aufrollen erforderlich ist. Die CD-Bahnspannungskupplungen haben große Drehmomentbereiche und Drehmomentkapazitäten zur Anpassung an die speziellen Anforderungen Ihres Einsatzfalls. Mit der CD-Kupplung liegen Sie immer richtig!

  • Übersicht
  • Modelle und Zeichnungen
  • Unterlagen

Hohe Wärmeableitung  und  hohe Leistung
Arbeiten Sie mit dem Marktführer für Kupplungen für leichte Einsatzfälle und stellen Sie dadurch sicher, dass Ihr Prozess von Anfang an richtig läuft. Die Ausführung der Kühlrippen garantiert eine maximale Wärmeableitung und verlängert Leistung und Lebensdauer Ihrer C-Serie Bahnspannungskupplung.

Geringer Wartungsaufwand
Die C-Serie Bahnspannungskupplungen sind zur Maximierung Ihrer Produktivität ausgelegt. Durch den leichten und schnellen Austausch der Bremsbeläge erfordern sie nur einen geringen Wartungsaufwand.

Kostengünstig
C-Serie Bahnspannungskupplungen sind eine der kostengünstigsten Kupplungsoptionen in der Industrie ohne Beeinträchtigung von Leistung und Regelung.

Finishing mit hoher Qualität bei Ihrem Einsatzfall
Die Wirtschaftlichkeit wird durch das Aufrollen bestimmt. Achten Sie auf ein optimales Finishing bei Ihrem Einsatzfall,  um ein Endprodukt hoher Qualität sicherzustellen. Finishen Sie optimal mit Montalvo – den Erfindern der luftgekühlten Bremse und Kupplung und den Innovatoren in der Industrie.

Betrieb in beide Richtungen
Aufrollen von der Ober- oder Unterseite Ihrer Rolle.

Flaches und kompaktes Design
Mit ihrem kompakten, flachen Design ist die C-Serie ideal für Etiketten, Aufkleber, Folien, Rollenschneidmaschinen, Flexodruck, Vliesstoffe und Textilien sowie für andere leichte und mittelschwere Anwendungen.

Hohe Kapazität und niedrige Schwungmasse
Der große Drehmomentbereich und die Drehmomentkapazität erweitern die Möglichkeiten Ihres  Einsatzfalls und verhindern ein Restdrehmoment.

Für weitere Informationen über die C Series-Bahnspannungskupplung laden Sie bitte das entsprechende C Datenblatt herunter.

CD-100 Bahnspannungskupplung

Die Bahnspannungskupplung Modell CD100 liefert ein Drehmoment von bis zu 68 Nm (600 in-lb) je nach Anzahl und Art der eingesetzten Bremsbeläge. Die nachstehende Tabelle zeigt die relative Drehmomentleistung in Abhängigkeit der Anzahl Bremsbeläge (2-4) und des Bremsbelagkoeffizienten.

Übersicht

Gesamter Drehmomentbereich (Nm) Wellengrößenbereich Produktdurchmesser Zeichnungen Preis
0.05 – 67 .75″ – 1.375″ 7″ PDF DWG SLDPRT STEP Preisanfrage

Drehmomentbereiche

Modell Kupplungsdrehmoment über Bremsbelagkoeffizient
0.10 Coef 0.30 Coef 0.45 Coef **
Min. Drehmoment (Nm) Max. Drehmoment (Nm) Min. Drehmoment (Nm) Max. Drehmoment (Nm) Min. Drehmoment (Nm) Max. Drehmoment (Nm)
CD-102 0.05 7.5 0.15 22 .22 33
CD-103 0.05 11 0.15 33 .22 50
CD-104 0.05 15 0.15 45 .22 67

*Das minimale Drehmoment basiert auf 0,07 bar (1 psi) an einem Belag. Das maximale Drehmoment basiert auf 5,25 bar (75 psi) an allen Belägen
**Beläge mit einem Koeffizienten von 0,45 sind die mit allen Bremsen gelieferten Standard-Bremsbeläge.


CD-130 Bahnspannungskupplun

Die Bahnspannungskupplung Modell CD130 liefert ein Drehmoment von bis zu 136 Nm (1200 in-lb) je nach Anzahl und Art der eingesetzten Bremsbeläge. Die nachstehende Tabelle zeigt die relative Drehmomentleistung in Abhängigkeit der Anzahl Bremsbeläge (2-6) und des Bremsbelagkoeffizienten.

Übersicht

Gesamter Drehmomentbereich (Nm) Wellengrößenbereich Produktdurchmesser Zeichnungen Preis
0.06 – 135 1″ – 1.375″ 8.13″ PDF DWG SLDPRT STEP Price Request

Drehmomentbereiche

Modell Kupplungsdrehmoment über Bremsbelagkoeffizient
0.10 Coef 0.30 Coef 0.45 Coef **
Min. Drehmoment (Nm) Max. Drehmoment (Nm) Min. Drehmoment (Nm) Max. Drehmoment (Nm) Min. Drehmoment (Nm) Max. Drehmoment (Nm)
CD-132 0.06 9.9 0.19 30 0.3 45
CD-133 0.06 15 0.19 45 0.3 67
CD-134 0.06 19 0.19 60 0.3 90
CD-136 0.06 30 0.19 100 0.3 135

*Das minimale Drehmoment basiert auf 0,07 bar (1 psi) an 1 Belag. Das maximale Drehmoment basiert auf 5,25 bar (75 psi) an allen Belägen.
**Beläge mit einem Koeffizienten von 0,45 sind die mit allen Bremsen gelieferten Standard-Bremsbeläge.
