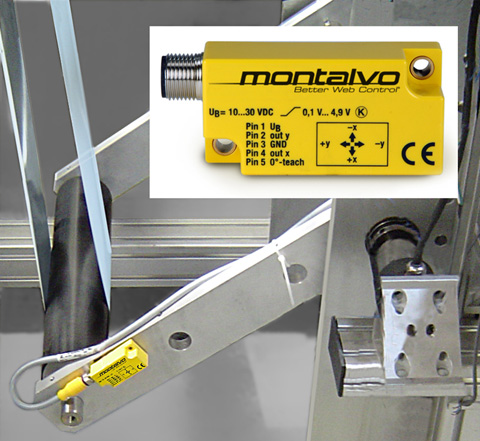

    DPS Installed on Dancer

  • DPS Tänzer-Positionssensor-Neigungsmesser

    DPS Installed on Dancer Arm

  • DPS Tänzer-Positionssensor-Neigungsmesser

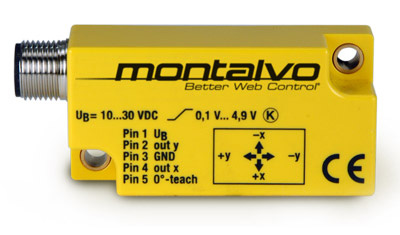

    DPS Dancer Position Sensor / Inclinometer

DPS Tänzer-Positionssensor-Neigungsmesser

Keine Verschleißteile und völlig wartungsfrei. Verabschieden Sie sich mit dem DPS von komplizierten Tänzer-/Tastarm-Potentiometern. Durch den Einsatz der modernsten Sensortechnologie ist der DPS ein mikroelektrisches, verschleißfreies System, das schneller und genauer auf sämtliche Änderungen der Tänzerposition reagiert

  • Übersicht
  • Modelle und Zeichnungen
  • Unterlagen

Einfacher Einbau
Sein kompaktes Gehäuse mit nur zwei Befestigungslöchern ermöglicht einen einfachen und  flexiblen Einbau ohne irgendwelche Anpassungen an Ihren Einsatzfall.

Verlängerte Lebensdauer
Mit seinem kontaktfreien Gehäuse und keinerlei Verschleißteilen hat der DPS Tänzer -Positionssensor/Neigungsmesser eine außergewöhnlich lange Lebensdauer. IP-68 Schutzart, wasser- und staubdicht.

Außergewöhnliche Genauigkeit
Seine schnellere Reaktionszeit ergibt eine sofortige Positionsbestimmung von höchster Präzision mit +/- 0,5° (99,98%) Genauigkeit.

Flexible Achsenmontage
Die Fähigkeit der Doppel-Achsenmessung stellt sicher, dass der  DPS Tänzer- Positionssensor/Neigungsmesser unabhängig von der Richtung, in die sich der Tänzer- bzw. Tastarm bewegt, einwandfrei arbeitet.

Kurzschlusssicher

Empfindlich und präzise
Der DPS reagiert mit <0,1° empfindlich auf kleinste Änderungen der Tänzerarmposition und liefert präzise und genaue Angaben der Bahnspannung.

Reproduzierbar
Die Reproduzierbarkeit beträgt 0,002 des Messbereichs/Skala und 0,001 nach 30min Betriebszeit.

Werkzeugfreie Kalibrierung

Schnelle Reaktionszeit
Der DPS Tänzer-Positionssensor/Neigungsmesser reagiert unmittelbar auf jedwede Tänzer-Positionsänderung und zeigt sofort die entsprechende Bahnspannung an. Reaktionszeit 0,05 bis 0,1 s für den kompletten Schwenkbereich.

Für weitere Informationen über den DPS Tänzer-Positionssensor-Neigungsmesser  laden Sie bitte das  für DPS Datasheet herunter.

DPS-110  Tänzer-Positionssensor-Neigungsmesser

Der DPS-110 Tänzer-Positionssensor/Neigungsmesser  wurde für Tänzer-/Tastarm-Anwendungen mit einem kompletten Schwenkbereich von -10° bis +10° entwickelt.

Technische Daten

Messbereich Ausgangsspannung Auflösung Temperaturdrift Zeichnungen Preisanfrage
-10° to +10° 0.1 to 4.9 V < 0.04° < +/- 0.05 % K PDF DWG SLDPRT STEP Preisanfrage

Eine komplette Liste aller Technischen Daten  finden Sie auf DPS-110 Datenblatt.


DPS-145  Tänzer-Positionssensor-Neigungsmesser

Der DPS-145 Tänzer-Positionssensor/Neigungsmesser wurde für  Tänzer-/Tastarm-Anwendungen mit einem kompletten Schwenkbereich von -45° bis +45° entwickelt. Der DPS-145 ist das am meisten eingesetzte Modell.

Technische Daten

Messbereich Ausgangsspannung Auflösung Temperaturdrift Zeichnungen Preisanfrage
-45° to +45° 0.1 to 4.9 V < 0.1° < +/- 0.025% K PDF DWG SLDPRT STEP Preisanfrage

Eine komplette Liste aller Technischen Daten  finden Sie auf DPS-145 Datenblatt.

DPS-145 Teile-Nr. 11000536

DPS 2M Kabel Teile-Nr. 11000537


DPS-160  Tänzer-Positionssensor-Neigungsmesser

Der DPS-160 Tänzer-Positionssensor/Neigungsmesser wurde für  Tänzer-/Tastarm-Anwendungen mit einem kompletten Schwenkbereich von -60° bis +60° entwickelt.

Technische Daten

Messbereich Ausgangsspannung Auflösung Temperaturdrift Zeichnungen Preisanfrage
-60° to +60° 0.1 to 4.9 V < 0.14° < +/- 0.025% K PDF DWG SLDPRT STEP Preisanfrage

Eine komplette Liste aller Technischen Daten  finden Sie auf DPS-160 Datenblatt.
