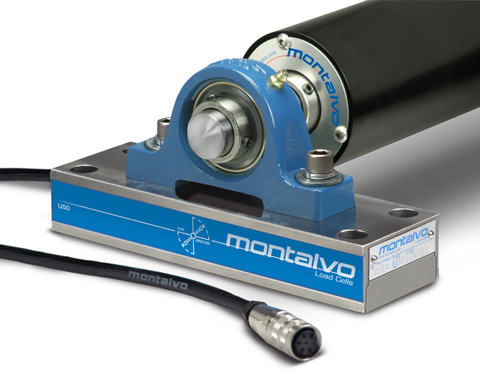

    U-50 Under Pillow Block Load Cell

  • Kraftmessdose für Stehlagermontage

    U-25 Under Pillow Block Load Cell

  • Kraftmessdose für Stehlagermontage

    U-50 Under Pillow Block Load Cell

  • Kraftmessdose für Stehlagermontage

    U-75 Under Pillow Block Load Cell

  • Kraftmessdose für Stehlagermontage

    U-120 Under Pillow Block Load Cell

Kraftmessdose für Stehlagermontage

Die Kraftmessdosen für Stehlagermontage der U-Serie bieten extremen Schutz und Performance, selbst in rauen Umgebungsverhältnissen. Die Kraftmessdosen der U-Serie zeichnen sich durch eine 100 procentige Edelstahlkonstruktion mit einer führenden Bahnspannungs-Signalempfindlichkeit und einer längeren Lebensdauer aus, und steigern so die Produktivität Ihrer Anlage.



  • Übersicht
  • Modelle und Zeichnungen
  • Unterlagen

Erhöhte Zuverlässigkeit
Optimale Genauigkeit der Signalrückführung von Null bis zur maximalen Bahnspannung (lineare Ausgabe über den Gesamtbereich) und hohe Wiederholbarkeit ergeben eine der zuverlässigsten Kraftmessdosen auf dem Markt.

Marktführende Empfindlichkeit
Die Kraftmessdosen für Stehlagermontage der U-Reihe haben eine marktführende Auflösung und Empfindlichkeit. Sie finden keine besseren Kraftmessdosen auf dem Markt.

Einfache Installation
Nehmen Sie das Gerät aus seiner Verpackung, schrauben Sie  die 4 Schrauben ein und montieren Ihr Stehlager auf seiner Oberfläche – fertig ist die Installation Ihrer U-Reihe.

Hoher Überlastschutz
Auch bei einer Überlastung sind Ihre Kraftmessdosen geschützt und Ihre Maschine bleibt in Betrieb.

Überlegene Technologie
Ein Halbleiter-Dehnmessstreifen minimiert Schwankungen und erhöht die Präzision und Genauigkeit bei Ihrer Anwendung.

Kundenspezifische Bohrungen und Gewinde
Die Kraftmessdosen für Stehlagermontage der U-Reihe werden für die Parameter Ihres Einsatzfalls ausgelegt und Bohrungen und Gewinde werden ohne zusätzliche Kosten kundenspezifisch ausgeführt.

Wasser- und Staubgeschützt
Zur Verlängerung der Lebensdauer sind die Kraftmessdosen der U-Reihe sind bis zu 1 m wasser- und staubgeschützt. IP-67 Schutzart.

Chemikalien- und Korrosionsbeständigkeit
Die 100%ige Ausführung aus Edelstahl schützt die Kraftmessdosen vor Chemikalien und Korrosion und garantiert eine langjährige Leistungsfähigkeit und Haltbarkeit.

Genau, präzise und wiederholbar
Eine hohe Produktivität hängt von der Fähigkeit Ihrer Kraftmessdosen ab, Ihnen eine genaue und präzise Rückmeldung der Bahnspannung zu gewährleisten. Der exzellente Ruf der Kraftmessdosen für Stehlagermontage der U-Reihe beruht genau auf diesen Eigenschaften.

Für weitere Informationen über die Kraftmessdosen für Stehlagermontage der U-Reihe laden Sie bitte die entsprechende Produktübersicht und das Datenblatt herunter .

U-25 Kraftmessdose für Stehlagermontage

U-25 Kraftmessdose für Stehlagermontage sind für kleinere Einsatzfälle geeignet und besitzen eine 306 kg (675lb) Überlastbarkeit. Sie sind in vier verschiedenen Lastbereichen lieferbar.

Lieferbare Lastbereiche und Zeichnungen

U-25 Zeichnungen – PDF DWG SLDPRT STEP

Modell Lastbereich – lbs (N) Price
U-25-500 2 (9) – 110 (500) Preisanfrage
U-25-1000 5 (22) -225 (1000) Preisanfrage
U-25-2000 10 (44) -450 (2000) Preisanfrage

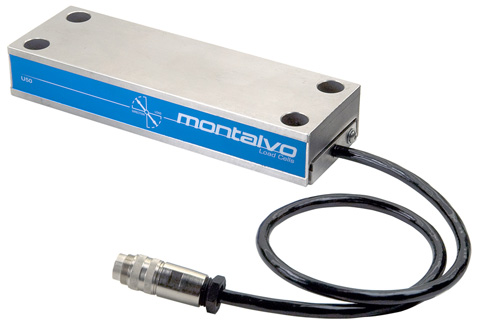

U-50 Pillow Block Load Cell

Die U-50 kann normalerweise zur Bahnspannungsmessung bei z.B. folgenden Anwendungen benutzt werden: Rollenschneider,  Aufrollmaschinen,  Beschichtungsmaschinen und Druckmaschinen. U-50 Kraftmessdosen für Stehlagermontage haben eine Überlastbarkeit von 1660 kg (3,660 lb) und sind in vier verschiedenen Lastbereichen erhältlich.

Lieferbare Lastbereiche und Zeichnungen

U-50 Zeichnungen – PDF DWG SLDPRT STEP

Modell Lastbereich – lbs (N) Price
U-50-500 2 (9) – 112 (500) Preisanfrage
U-50-1250 5 (22) – 280 (1,250) Preisanfrage
U-50-2500 11 (49) – 562 (2,500) Preisanfrage
U-50-5000 22 (98) – 1,124 (5,000) Preisanfrage


U-75 Pillow Block Load Cell

Die U-75 kann normalerweise zur Bahnspannungsmessung bei z.B. folgenden Anwendungen benutzt werden: Hohe Bahnspannung und größere Anwendungen,  zur Aufrollung und für Kalander. U-75 Kraftmessdosen für Stehlagermontage haben eine Überlastbarkeit von 7647 kg (16,860 lb) und sind in vier verschiedenen Lastbereichen erhältlich.

Lieferbare Lastbereiche und Zeichnungen

U-75 Zeichnungen – PDF DWG SLDPRT STEP

Modell Lastbereich – lbs (N) Price
U-75-5000 22 (98) – 1,124 (5,000) Preisanfrage
U-75-12500 55 (245) – 2,810 (12,500) Preisanfrage
U-75-25000 115 (512) – 5,620 (25,000) Preisanfrage

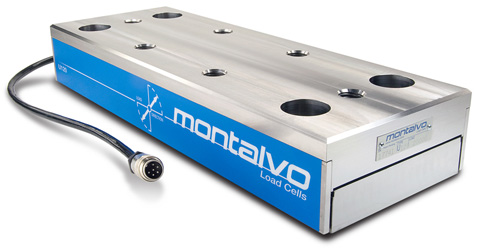

U-120 Pillow Block Load Cell

Ausgelegt für die Anwendung mit Stehlager-Lagern, an denen die Tastrolle befestigt ist, ist die U120 für z.B. folgende schwere Einsätze geeignet:   Nassfilze, Trockenfilze und Drähte; Extrudate und Laminate; Aluminium- und Stahlfolien und Bögen.

Lieferbare Lastbereiche und Zeichnungen

Zeichnungen – PDF DWG SLDPRT STEP

Modell Lastbereich – lbs (N) Price
U-120-25000 115 (511) – 5,620 (25,000) Preisanfrage
U-120-50000 225 (1,000) – 11,240 (50,000) Preisanfrage
U-120-100000 450 (2,000) – 22,480 (100,000) Preisanfrage


Benötigen Sie Hilfe bei der Ermittlung der für Ihre Anwendung erforderlichen Kraftmessdose? Kontaktieren Sie einen Montalvo Anwendungsspezialisten für sofortige Unterstützung.
