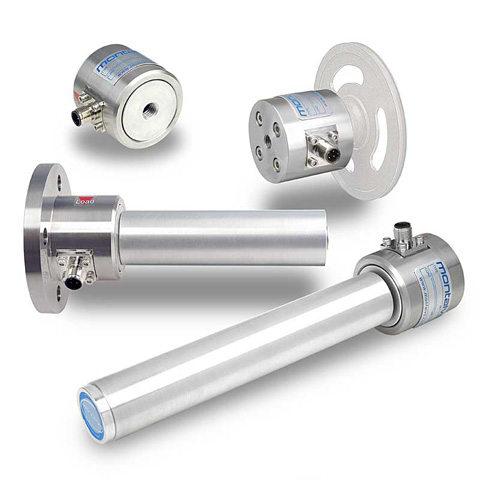

    X Series Load with Cantilever Rolls or Pulleys

  • Kraftmessdosen für Schmalbahnen und Bänder

    Pulley on X Series Load Cell (Model: XR)

  • Kraftmessdosen für Schmalbahnen und Bänder

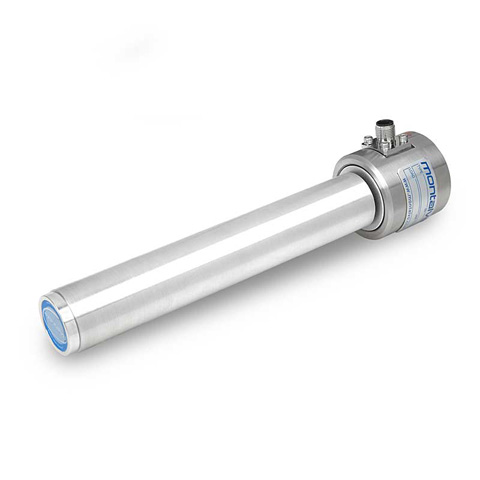

    Cantilever Roller on X Series Load Cell (Model: XN)

  • Kraftmessdosen für Schmalbahnen und Bänder

    Customize-able body of X Series Load Cell (Model: XB)

Kraftmessdosen für Schmalbahnen und Bänder

Die Kraftmessdosen der X-Serie wurden für Anwendungen mit freitragenden Walzen wurden für Schmalbahnen oder Anwendungen für Bänder, Fäden, Drähte, Seile usw. ausgelegt. Die X-Serie passt zu Ihren vorhandenen Walzen oder Rollen oder kann mit einer von Ihnen spezifizierten Walze oder Rolle hergestellt werden.



  • Übersicht
  • Models
  • Unterlagen und Zeichnungen

Verhindert Bahndrift
Ein doppelter, paralleler Strahl beseitigt das Risiko eines Bahndrifts.

Komplette Brücke

Kostensenkung durch Benutzung Ihrer vorhandenen freitragenden Walzen oder Rollen
Das Gehäuse der X-Serie kann so hergestellt werden, dass es ihre vorhandenen Walzen oder Rollen aufnimmt, wodurch die Einsatzmöglichkeiten Ihrer Maschine mit geringstmöglichen Kosten erweitert werden.

Anpassung an jede Art von Walzen oder Rollen
Ob Sie eine freitragende Walze oder Rolle mit bestimmtem Durchmesser, Profil, Material, Finish oder was auch immer benötigen, wir können die X-Serie genau an Ihre Forderungen anpassen.

Mehrere Lastbereiche
Die Standardlastbereiche reichen von 50 N bis 125 N. Weitere Lastbereiche sind auf Anfrage erhältlich

Mehrere Montageoptionen
Entweder mit Standardbefestigung (mit einer Schraube durch den Rahmen) oder Flanschbefestigung lieferbar

Reagiert empfindlich auf kleinste Bahnspannungsänderungen
X-Serie Kraftmessdosen haben eine branchenführende Auflösung und Empfindlichkeit. Es gibt keine bessere Kraftmessdose auf dem Markt.

100% Edelstahlgehäuse
Edelstahl und IP 54 Schutzart (staubdicht) ergeben eine größere Haltbarkeit und eine längere, zuverlässige Lebensdauer.

Kompensierung von Einbauabweichungen
Aufgrund ihres speziellen Designs werden Wellenausdehnungen und Fluchtungsfehler kompensiert, sodass es keinerlei Beeinträchtigung der Leistung durch etwaige Einbauabweichungen mehr gibt.

360° Überlastschutz
ES-Kraftmessdosen für Leitwellen haben einen  300% Überlastschutz von jedem Winkel aus. Montalvo schützt Ihre Kraftmessdosen und hält Ihre Maschinen am Laufen.

Für weitere Informationen über die Kraftmessdosen der X-Serie laden Sie bitte das entsprechende Datenblatt herunter .

XB – Kraftmessdose (nur Gehäuse)

Die XB Kraftmessdose (nur Gehäuse) ermöglicht Ihnen Ihre eigene Walze oder ein eigenes Umlenkrad zu montieren.

Standardmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XB-S1 10 (50) / 25 (125) / 50 (250) / 75 (375) Preisanfrage
XB-S2  50 (250) / 100 (500) / 150 (750) / 250 (1,250) / 500 (2,500) Preisanfrage

Flanschmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XB-F1 10 (50) / 25 (125) / 50 (250) / 75 (375) Preisanfrage
XB-F2  50 (250) / 100 (500) / 150 (750) / 250 (1,250) / 500 (2,500) Preisanfrage

XR – Kraftmessdose mit Umlenkrollen

Die XR Kraftmessdose wird mit einem kundenspezifischen Umlenkrad ausgerüstet für einzelne Kabel/ Draht Anwendungen.

Standardmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XR-S1 10 (50) / 25 (125) / 50 (250) / 75 (375) Preisanfrage
XR-S2  50 (250) / 100 (500) / 150 (750) / 250 (1,250) / 500 (2,500) Preisanfrage

Flanschmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XR-F1 10 (50) / 25 (125) / 50 (250) / 75 (375) Preisanfrage
XR-F2  50 (250) / 100 (500) / 150 (750) / 250 (1,250) / 500 (2,500) Preisanfrage

XN – Freitragende Walzen Kraftmessdose

Die XN Kraftmessdose wird mit einer kundenspezifischen Walze für Schmalbahn Anwendungen ausgerüstet.

Standardmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XN-S1 25 (125) / 50 (250) / 75 (375) Preisanfrage

Flanschmontage

Modell Verfügbare Belastungsgrößen – lbs (N) Preis
XN-F1 25 (125) / 50 (250) / 75 (375) Preisanfrage

Downloads

Zeichnungen

Größe 1 (XB) Standardmontage
PDF DWG SLDPRT STEP
Größe 1 (XB) Flanschmontage
PDF DWG SLDPRT STEP

Größe 2 (XB) Standardmontage
PDF DWG SLDPRT STEP
Größe 2 (XB) Flanschmontage
PDF DWG SLDPRT STEP
