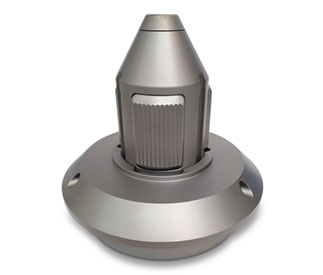

    TA Core Chuck with Ejector Flange

  • Drehmoment-Aktivierte-Core Chucks (Spannköpfe)

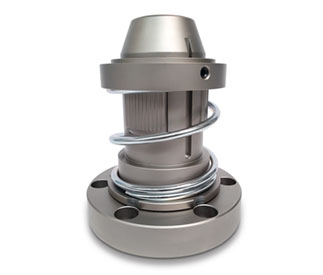

    TA Core Chuck with Kicker Spring

  • Drehmoment-Aktivierte-Core Chucks (Spannköpfe)

    Torque Activated Dual Core Chuck

  • Drehmoment-Aktivierte-Core Chucks (Spannköpfe)

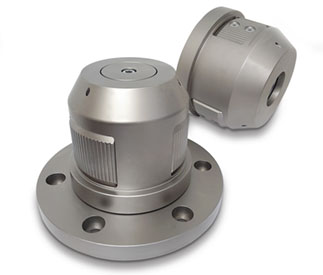

    TA Core Chuck with Swappable Modular Cores

Drehmoment-Aktivierte-Core Chucks (Spannköpfe)

Die selbstexpandierenden und selbsteinrastenden Drehmoment-Aktivierten-Core Chucks verspannen den Kern infolge der Rollendrehung und sind ideal für leichte oder auch schwere, kontinuierliche, wellenlose Abroll- oder Aufwickel-Anwendungen geeignet. Die D-TA-Core Chucks sind auch mit modularen Adaptern lieferbar, wenn man mit unterschiedlichen Kerndurchmessern bis 305 mm (12”) arbeitet.

  • Übersicht
  • Modelle & Zeichnungen
  • Modular Series
  • Documents

Die Montalvo Drehmoment-Aktivierten-Core Chucks sind ideal für kontinuierliche, leichte oder auch schwere wellenlose Abroll- oder Aufwickel-Anwendungen geeignet (z.B. Querschneiden, Papier, Laminieren usw.) und garantieren eine präzise, gleichmäßige Drehmomentregelung von der vollen Rolle bis zum Kern.

Einbaufertige Bauteile zum Auswechseln
Für die einfache Nachrüstung vorhandener Maschinen

Es sind keine Bedienereingriffe, Werkzeuge und keine Druckluft für Verriegelung, Rückstellung oder Entriegelung erforderlich

Branchenführende Klauenverriegelung selbst bei geringem Drehmoment

Hochwertige Ausführung
Schmiedestahl, hohe Belastbarkeit und längere Haltbarkeit in rauen oder staubigen Umgebungsverhältnissen und trotzdem sehr kostengünstig.

Bidirektionaler Betrieb
Die Klauenverriegelung ist so ausgelegt, dass sie in jeder Drehrichtung der Rollen arbeitet.

Leichter Aus- und Einbau
Senkt das Risiko von verklemmten Kernen und bei gleichzeitiger Zeitersparnis

Modelle für einen oder zwei Durchmesser lieferbar.

Automatische Kernfreigabe
Die TA-Core Chucks gibt es mit einem Flanschejektor oder einer Kicker-Feder für eine automatische Freigabe des Kerns

Breitere Mitnehmer
Minimale oder keinerlei Beschädigungen

Glatte Mitnehmer/Klauen lieferbar

Stabil, dauerhaft und zuverlässig mit geringeren Gesamtbetriebskosten

Hohe Leistung und Qualität selbst in staubigen Umgebungen

Längere Produktlebensdauer
Wärmebehandelte Bauteile senken mechanischen Verschleiß und Korrosion

Kerndurchmesser von 76 mm bis 152 mm (3” bis 6”), in der Baukastenreihe bis 305 mm (12”)

Für weitere Informationen über unsere Drehmoment-Aktivierten-Core Chucks laden Sie bitte das entsprechende Datenblatt.

Einzelkern

Für Rollengewichte bis 24,728 lbs (110,000 N)

TA Single Core Models

Modell Nr. Kern
in (mm)
Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Zeichnungen Preisanfrage
TA-S-3 3 (76) 2.95-3.31 (75-84) 4,046 (18,000) 10,178 (1,150) Bitten TA-S-3 Zeichnungen Angebot
TA-S-4 4 (100) 3.88-4.21 (98.5-107) 8,317 (37,000)  22,126 (2,500) Bitten TA-S-4 Zeichnungen Angebot
TA-S-6 6 (152) 5.85-6.22 (148.5-158) 24,728 (110,000) 44,253 (5,000) Bitten TA-S-6 Zeichnungen Angebot

*Modelle für Kerndurchmesser von 70 mm, 100 mm und 150 mm ebenso lieferbar


Einzelkern mit E-Flansch Option

Für Rollengewichte bis 8,317 lbs (37,000 N)

TA-Einzelkern mit E-Flansch Modellen

Modell Nr. Kern
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Zeichnungen Preisanfrage
TA-S-3-E 3 (76) 4,046 (18,000) 10,178 (1,150) Bitten TA-S-3-E Zeichnungen  Angebot
TA-S-4-E 4 (100) 8,317 (37,000) 22,126 (2,500) Bitten TA-S-4-E Zeichnungen  Angebot
TA-S-6-E 6
(152)
24,728
(110,000)
44,253
(5,000)
Bitten TA-S-6-E Zeichnungen  Angebot

*Modell für 100 mm Kern ebenso lieferbar


Einzelkern mit Kicker-Feder Option

Für Rollengewichte bis 24,728 lbs (110,000 N)

TA-Einzelkern Kicker-Feder Modelle

Modell Nr. Kern
in (mm)
Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Zeichnungen Preisanfrage
TA-S-4-K 4 (100) 3.88-4.21 (98.5-107) 8,317 (37,000) 22,126 (2,500) Request TA-S-4-K Zeichnungen  Angebot
TA-S-6-K 6 (152) 5.85-6.22 (148.5-158) 24,728 (110,000) 44,253 (5,000) Request TA-S-6-K Zeichnungen  Angebot

*Modell für 100 mm Kern ebenso lieferbar


Doppelkern

Für Rollengewichte bis 8,317/24,728 lbs (37,000/110,000 N)

TA-Doppelkern Modelle

Modell Nr. Kern Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Zeichnungen Preisanfrage
TA-D-3/4 3” & 4” 3.31/4.29
(84/109)
4,046/8,317
(18,000/37,000)
10,178/22,126
(1,150/2,500)
Request TA-D-3/4 Zeichnungen  Angebot
TA-D-3/6 3” & 6” 3.31/4.29
(84/109)
4,046/24,728
(18,000/110,000)
10,178/44,253
(1,150/5,000)
Request TA-D-3/6 Zeichnungen Angebot
TA-D-4/6 4” & 6” 4.21/6.26
(107/159)
8,317/24,728
(37,000/110,000)
22,126/44,253
(2,500/5,000)
Request TA-D-4/6
Zeichnungen
Angebot

*Modelle für 68 mm/148 mm und 98 mm/297 mm Kerne ebenso lieferbar




Modulare Kerne

Für Anwendungen mit verschiedenen Kerngrößen gibt es unsere Baukasten-Serie mit einem großen Bereich von Adaptern für Kerndurchmesser von 76 mm bis 305 mm (3” bis 12”). Die Kernadapter können schnell und einfach entfernt werden, ohne dass man das gesamte  Klapplager aus der Maschine ausbauen muss. Dies senkt die Stillstandszeiten und auch ein Verletzungsrisiko bei zusätzlichen Hebearbeiten. Für Rollengewichte bis 110.000 N (24,728 lbs).

Modell Nr. Kern
in (mm)
NABE –
inches
Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Käfigmaterial Zeichnungen Preisanfrage
TA-M-3-3 3 3 2.91-3.21
(74-81.5)
18,000 (4,046) 1,150 (10,178) Stahl Bitten TA-M-3-3 Zeichnungen Angebot
TA-M-4-3 3 3 3.86-4.19
(98-106.5)
18,000 (4,046) 1,150 (10,178) Stahl Bitten TA-M-4-3 Zeichnungen  Angebot
TA-M-6-3 3 6″ 5.83-6.16
(148-156.5)
18,000 (4,046) 1,150 (10,178) Stahl Bitten TA-M-6-3 Zeichnungen  Angebot
TA-M-12-3 3 12″ 11.89-12.20
(302-310)
18,000 (4,046) 1,150 (10,178) Aluminum Bitten TA-M-12-3 Zeichnungen  Angebot
TA-M-4-4 4 4″ 3.86-4.21
(98-107)
37,000 (8,317) 2,500 (22,126) Stahl Bitten TA-M-4-4 Zeichnungen  Angebot
TA-M-6-4 4 6″ 5.83-6.14
(148-156)
37,000 (8,317) 2,500 (22,126) Stahl Bitten TA-M-6-4 Zeichnungen  Angebot
TA-M-8-4 4 8″ 7.8-8.11
(198-206)
37,000 (8,317) 2,500 (22,126) Aluminum Bitten TA-M-8-4 Zeichnungen  Angebot
TA-M-10-4 4 10″ 9.76-10.08
(248-256)
37,000 (8,317) 2,500 (22,126) Aluminum Bitten TA-M-10-4 Zeichnungen  Angebot
TA-M-12-4 4 12″ 11.89-12.2
(302-310)
37,000 (8,317) 2,500 (22,126) Aluminum Bitten TA-M-12-4 Zeichnungen  Angebot
TA-M-6-6 6 6″ 5.83-6.16
(148-156.5)
110,000 (24,728) 5,000 (44,253) Stahl Bitten TA-M-6-6 Zeichnungen  Angebot
TA-M-8-6 6 8″ 7.8-8.13
(198-206.5)
110,000 (24,728) 5,000 (44,253) Aluminum Bitten TA-M-8-6 Zeichnungen  Angebot
TA-M-10-6 6 10″ 9.76-10.08
(248-256)
110,000 (24,728) 5,000 (44,253) Aluminum Bitten TA-M-10-6 Zeichnungen  Angebot
TA-M-12-6 6 12″ 11.89-12.22
(302-310.5)
110,000 (24,728) 5,000 (44,253) Aluminium Bitten TA-M-12-6 Zeichnungen  Angebot

*68mm, and 297mm model’s also available
