• Pneumatisch-Aktivierte-Core Chucks (Spannköpfe)

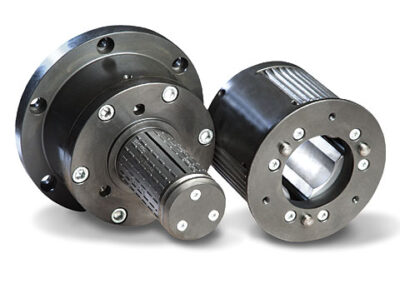

    Pneumomechanical Activated Core Chuck Positive

  • Pneumatisch-Aktivierte-Core Chucks (Spannköpfe)

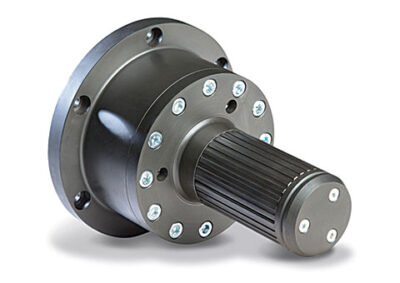

    PA Core Chuck with Rubberized Lugs

  • Pneumatisch-Aktivierte-Core Chucks (Spannköpfe)

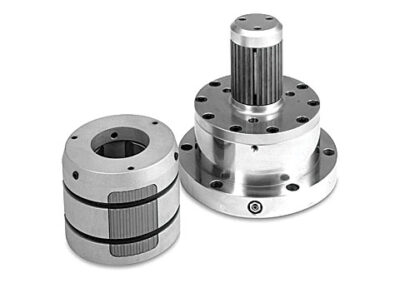

    PA Core Chuck Adapter

Pneumatisch-Aktivierte-Core Chucks (Spannköpfe)

Sie werden normalerweise für Anwendungen mit leichteren Materialrollen und/oder bei höheren Geschwindigkeiten eingesetzt (z.B. Laminieren, Querschneiden, Papier, Wellpappe usw.). Die Montalvo Pneumomechanischen-Core Chucks der Defender Serie garantieren eine optimale Einspannung und Leistung mit einer dauerhaften Verspannung Ihres Kerns unabhängig vom Drehmoment oder der Drehrichtung.

  • Übersicht
  • Modelle & Zeichnungen
  • Downloads

Speziell ausgelegter Mitnehmer-Rückstellmechanismus
Erzeugt eine 10mal größere Kraft an den Mitnehmern, um eine 100%ig gleichzeitige Rückstellung auf die Ruheposition sicherzustellen.

Breite Mitnehmer
Minimale oder keinerlei Beschädigungen

Hochwertige C-Stahl-Ausführung
Durch das pneumatische Einrasten der breiteren Mitnehmer wird der Kern kaum oder überhaupt nicht beschädigt und man erhält eine größtmögliche Sicherheit für Bediener und Rollen bei gleichzeitig längerer Lebensdauer.

Lieferbare Kernadapter – Schnelle und einfache Änderung der Kerngrößen
Bei Anwendungen mit mehreren-Kerngrößen können die D-PA-Core Chucks mit einer Vielzahl von Aluminiumadaptern für verschiedene Kern-Innendurchmesser geliefert werden.

Wahlweise vulkanisierte Mitnehmer
Ideal für Stahl- oder PVC-Kerne

Stabil, haltbar und zuverlässig  mit verringerten Gesamtbetriebskosten

Ideal zum Abrollen, Fliegen oder Stillstands-Spleißen

Einbaufertige Ausführung
Für eine einfache Nachrüstung vorhandener Anlagen

Modelle mit positiver und negativer Druckluft-Expansion

Haltbare Ausführung
Für höchste Lasten und lange Arbeitszyklen

Laden Sie für zusätzliche Informationen über unsere Pneumatisch-Aktivierten-Core Chucks das Datenblatt .

Einzelkern – Positives, formschlüssiges Einrasten

Für Rollengewichte bis 8,992 lbs (40,000 N)

PA-Modelle mit positivem Einrasten

Modell Nr. Kern
in (mm)
Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Max. Drehmoment
in-lb (Nm)
Zeichnungen Preisanfrage
PA-S-70-P 2.76 (70) 2.7-3.07 (68.5-78) 2,023 (9,000) 3,451 (390) Bitten PA-S-70-P Zeichnungen Angebot
PA-S-3-P 3 (76) 2.93-3.3 (74.5-83.8) 2,697 (12,000) 5,310 (600) Bitten PA-S-3-P Zeichnungen Angebot
PA-S-4-P 4 (100) 3.88-4.23 (98.5-107.5) 3,596 (16,000) 7,965 (900) Bitten PA-S-4-P Zeichnungen Angebot
PA-S-5-P 5 (127) 4.86-5.22 (123.5-132.5) 6,744 (30,000) 19,471 (2,200) Bitten PA-S-5-P Zeichnungen Angebot
PA-S-6-P 6 (152) 5.85-6.18 (148.5-157) 8,992 (40,000) 39,828 (4,500) Bitten PA-S-6-P Zeichnungen Angebot

*P = Positives Einrasten

*Klapplagermodelle für 120 mm und 125 mm ebenso lieferbar


Einzelkern – Negatives Einrasten

Für Rollengewichte bis 2,248 lbs (10,000 N)

PA-Modelle für Negatives Einrasten

Modell Nr. Kern
in (mm)
Verriegelungsbereich
in (mm)
Max. Belastung
lb (N)
Zeichnungen Preisanfrage
PA-S-70-N 2.76
(70)
2.7-3.05
(68.5-77.5)
2,248
(10,000)
Bitten PA-S-70-N Zeichnungen  Angebot
PA-S-3-N 3
(76)
2.93-3.3
(74.5-83.8)
2,248
(10,000)
Bitten PA-S-3-N Zeichnungen  Angebot
PA-S-6-N 6
(152)
5.85-6.2
(148.5-157.5)
2,248
(10,000)
Bitten PA-S-6-N Zeichnungen  Angebot

*N = Negatives Einrasten


Adapter

Lieferbare Aluminiumadapter

Modell Nr. Passend für Klapplager Innnendurchmesser Hülse Verriegelungsbereich
in (mm)
Zeichnungen Preisanfrage
PA-S-70-A4 PA-S-70-P
PA-S-70-N
4″ 3.86-4.21 (98-107) Bitten 1200-T Zeichnungen  Angebot
PA-S-70-A6 PA-S-70-P
PA-S-70-N
6″ 5.85-6.2 (148.5-157.5) Bitten PA-S-70-A6 Zeichnungen  Angebot
PA-S-70-A8 PA-S-70-P
PA-S-70-N
8″ 7.81-8.17 (198.5-207.5) Bitten PA-S-70-A8 Zeichnungen  Angebot
PA-S-70-A10 PA-S-70-P
PA-S-70-N
10″ 8.76-10.12 (248-257) Bitten PA-S-70-A10 Zeichnungen  Angebot
PA-S-3-A5 PA-S-3-P
PA-S-3-N
5″  4.92-5.29 (125-134.4) Bitten PA-S-3-A5 Zeichnungen Angebot
PA-S-3-A6 PA-S-3-P
PA-S-3-N
6″  5.85-6.2 (148.5-157.5) Bitten PA-S-3-A6 Zeichnungen Angebot
PA-S-4-A8 PA-S-4-P
PA-S-4-N
8″  7.81-8.17 (198.5-207.5) Bitten PA-S-4-A8 Zeichnungen Quote
PA-S-4-A10 PA-S-4-P
PA-S-4-N
10″  9.78-10.14 (248.5-257.5) Bitten PA-S-4-A10 Zeichnungen Angebot
PA-S-6-A8 PA-S-6-P
PA-S-6-N
8″  7.81-8.17 (198.5-207.5) Bitten PA-S-6-A8 Zeichnungen Angebot
PA-S-6-A10 PA-S-6-P
PA-S-6-N
10″  9.78-10.14 (248.5-257.5) Bitten PA-S-6-A10 Zeichnungen Angebot
PA-S-6-A12 PA-S-6-P
PA-S-6-N
12″  11.89-12.24 (302-311) Bitten PA-S-6-A12 Zeichnungen Angebot

*Weitere Kerngrößen-Adapter auf Anfrage lieferbar
